Alnor Systemy Wentylacji to polska firma z ponad 30-letnim doświadczeniem w produkcji i dystrybucji systemów wentylacyjnych. Specjalizuje się w tworzeniu kompleksowych rozwiązań HVAC, które łączą wysoką jakość, niezawodność i energooszczędność.

Szeroki asortyment produktów obejmuje m.in. kanały i kształtki wentylacyjne okrągłe i prostokątne, tłumiki akustyczne, centrale wentylacyjne, klapy przeciwpożarowe i systemy oddymiające, regulatory powietrza, akcesoria montażowe, elementy rewizyjne, wentylatory kanałowe i dachowe, nagrzewnice wodne i elektryczne.
Firma Alnor opracowała innowacyjny system instalacji rekuperacji ze strefowaniem, który umożliwia inteligentne zarządzanie przepływem powietrza w zależności od obecności domowników i jakości powietrza w poszczególnych strefach budynku.

DOWIEDZ SIĘ WIĘCEJ O NAS

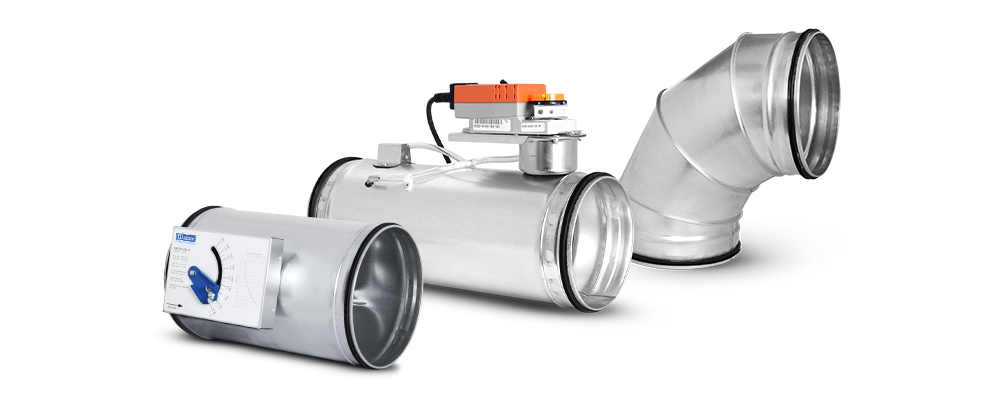

WYBRANE PRODUKTY

img img

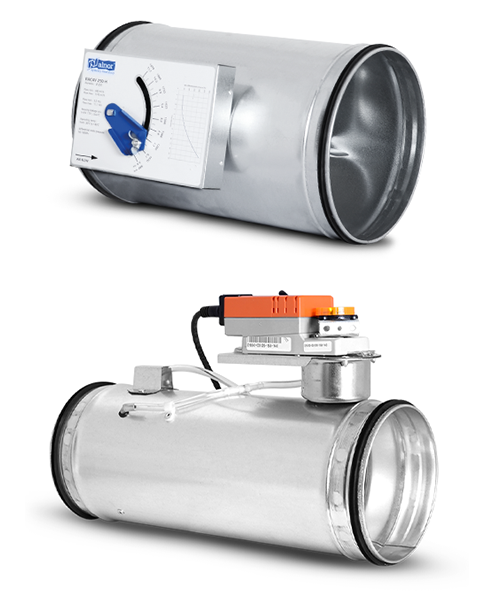

Regulatory przepływu powietrza – RAVAV i CAV

Regulatory przepływu powietrza Alnor – RAVAV oraz CAV – zapewniają precyzyjne dostosowanie ilości nawiewanego lub wywiewanego powietrza w zależności od charakterystyki obiektu i jego bieżących potrzeb.

Wariant VAV (RAVAV) umożliwia dynamiczną, automatyczną regulację zmiennego przepływu powietrza w zakresie od 25 do 100% wydajności nominalnej – idealnie sprawdza się w nowoczesnych systemach HVAC zintegrowanych z BMS.

CAV (RACAV) utrzymuje stały, zadany przepływ niezależnie od zmian ciśnienia w instalacji, bez konieczności zasilania elektrycznego.

Oba regulatory występują w wersjach okrągłych, VAV także w prostokątnych, wykonane są z ocynkowanej stali (opcjonalnie kwasoodpornej) i spełniają klasę szczelności C wg PN-EN 1751. Fabryczna konfiguracja parametrów przepływu oraz kompaktowa konstrukcja znacząco przyspieszają montaż i uruchomienie systemu.

img img

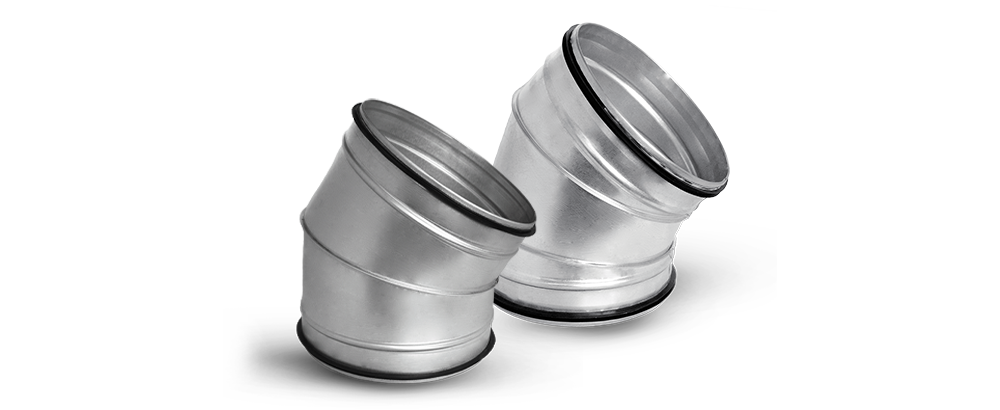

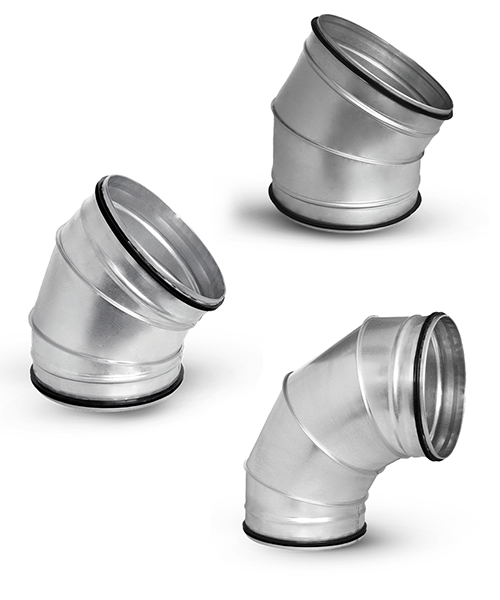

Kształtki okrągłe – BSL i TSCL

Kształtki okrągłe – BSL i TSCL od Alnor to wysokiej klasy elementy systemów wentylacyjnych, zaprojektowane z myślą o maksymalnej szczelności, trwałości i elastyczności zastosowań.

Kolana segmentowe BSL dostępne są w wariantach od 15 do 90°, a dzięki zastosowaniu dwuwargowych uszczelek EPDM i precyzyjnie uszczelnianych zamków blacharskich spełniają wymagania klasy szczelności D (zgodnie z normą PN-EN 12237).

Montaż odbywa się poprzez wsunięcie elementu w kanał wentylacyjny, co znacząco ułatwia i przyspiesza instalację. Kolana mogą być wykonane z blachy ocynkowanej, kwasoodpornej (304 i 316L), aluminiowej lub miedzianej – również w wersji z odejściami mufowymi (BSFL i BSFF).

Trójniki TSCL to segmentowe rozgałęzienia wentylacyjne z uszczelkami EPDM, wykorzystywane głównie w średnicach od 160 do 1600 mm. Umożliwiają łagodne przejście strumienia powietrza pod kątem 90°, co ogranicza spadki ciśnienia i poprawia efektywność instalacji.

Mogą być wykonane w wersji symetrycznej lub asymetrycznej, również z odejściem większym niż przelot główny.

Stanowią niezastąpione rozwiązanie w nisko, średnio i wysokociśnieniowych instalacjach wentylacyjnych, także w systemach przemysłowych. Szeroka gama materiałów i średnic sprawia, że kształtki BSL i TSCL można precyzyjnie dopasować do każdego projektu.

img img

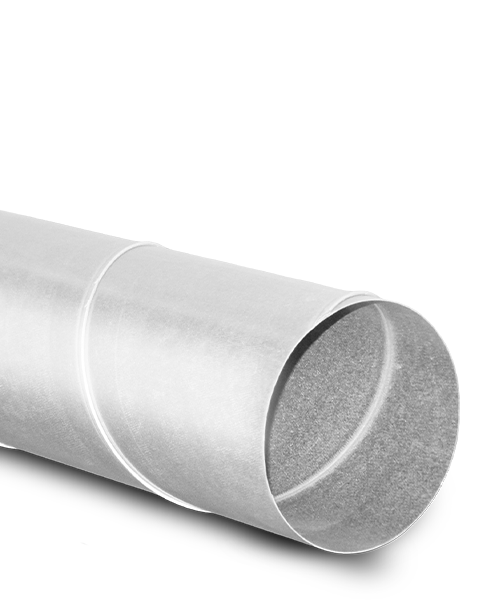

Rury Spiro SPR

Spiralnie zwijane rury wentylacyjne typu SPR od Alnor to niezawodne rozwiązanie dla systemów nawiewno-wywiewnych w budownictwie mieszkaniowym i przemysłowym.

Produkowane z blachy ocynkowanej, kwasoodpornej, aluminiowej lub miedzianej, dostępne są w średnicach od 80 do 1600 mm i grubości od 0,4 do 1,2 mm. Od średnicy 250 mm standardowo karbowane – co zwiększa ich sztywność i odporność na podciśnienie.

Rury spełniają klasę szczelności D wg PN-EN 12237 i mają certyfikat TÜV oraz szwedzką Aprobatę Techniczną RISE.

Wersje perforowane (SPRP) z otworami 5x8 mm służą do budowy tłumików i nawiewników.

PORADA EKSPERTA

Z czego wynikają hałasy i straty w instalacjach wentylacyjnych? Najczęstsze błędy w doborze rur i kształtek

W instalacjach wentylacyjnych dla obiektów przemysłowych hałas i nadmierne straty ciśnienia stanowią jedne z najczęściej zgłaszanych problemów eksploatacyjnych. W przeciwieństwie do wentylacji stosowanej w budynkach mieszkalnych systemy przemysłowe pracują zwykle z wyższymi przepływami, większymi przekrojami kanałów, a ich długość i rozbudowanie geometryczne zwiększają ryzyko błędów projektowych.

Mechanizmy powstawania hałasu i strat w instalacjach wentylacyjnych

Hałas w instalacjach wentylacyjnych w obiektach przemysłowych wynika przede wszystkim z turbulencji oraz drgań – generowanych zarówno przez wentylatory, jak i sam przepływ powietrza przez nieodpowiednio dobrane elementy instalacji.

Jeżeli powietrze wpada w kolano o zbyt małym promieniu, uderza w ostre krawędzie lub przechodzi przez zbyt wąskie zwężki, powstają zawirowania, które nie tylko generują hałas, ale też zwiększają straty ciśnienia.

Im większy przepływ objętościowy – a w halach produkcyjnych to norma – tym większa energia kinetyczna powietrza i tym silniejsze zjawiska akustyczne oraz oporowe.

Częstym źródłem hałasu są również drgania ścian kanałów – w szczególności tam, gdzie stosuje się cienkościenne kanały spiralne o dużej średnicy bez odpowiedniego usztywnienia lub izolacji.

Jeśli przewody nie są odpowiednio zamocowane, pojawiają się rezonanse.

To jednak nie wszystko. Nieodpowiednio dobrane nawiewniki czy regulatory przepływu, które działają w trybie przymkniętym, mogą działać jak gwizdek, powodując punktowy wzrost poziomu hałasu nawet o kilkanaście decybeli.

Wentylacja przemysłowa – pułapki, których należy unikać

W wentylacji przemysłowej zasadniczym błędem jest stosowanie typowych rozwiązań katalogowych bez przeliczenia rzeczywistych warunków pracy.

Przewymiarowane centrale przy niedoszacowanych średnicach kanałów powodują zbyt wysoką prędkość powietrza – często przekraczającą 8–10 m/s w głównych odcinkach.

Tymczasem dla instalacji wymagających ograniczenia hałasu zalecane są wartości poniżej 5 m/s.

Wysoka prędkość to nie tylko hałas, ale również wzrost zużycia energii i szybsze zabrudzenie kanałów.

Kolejny błąd to nieciągłość geometryczna: ostre łuki, trójniki pod kątem prostym, kolana o zbyt małym promieniu gięcia, brak odcinków prostych przed i za kluczowymi elementami.

W rezultacie powietrze nie może się „uspokoić” i dochodzi do strat ciśnienia i hałasu punktowego.

W obiektach przemysłowych, gdzie trasy kanałów mogą mieć dziesiątki metrów, te efekty się tylko kumulują.

Niezwykle istotny jest również dobór odpowiednich materiałów.

Przewody stalowe powinny być szczelne, a także usztywnione i – tam, gdzie to możliwe – izolowane termicznie i akustycznie.

Zasady poprawnego projektowania i montażu instalacji przemysłowych

Podstawą projektowania instalacji wentylacyjnych jest przewidywanie warunków eksploatacji. W halach przemysłowych priorytetem powinno być ograniczenie hałasu u źródła przez właściwy dobór wentylatora (EC, z odpowiednim wyważeniem), zastosowanie elastycznych króćców i tłumików kulisowych.

W miejscach, gdzie instalacja biegnie przez strefy pracy ludzi lub pomieszczenia biurowe, konieczne jest stosowanie kanałów z izolacją akustyczną z wykorzystaniem niepalnych mat z wełny mineralnej, o odpowiednim wskaźniku Rw.

Tłumiki – zarówno prostokątne, jak i okrągłe – powinny być montowane możliwie blisko źródła hałasu, a ich dobór należy opierać na rzeczywistych danych producenta dotyczących charakterystyki akustycznej (np. w paśmie 250–1000 Hz, typowym dla szumu aerodynamicznego).

W dużych halach przemysłowych, w których systemy wentylacyjne obsługują kilka tysięcy m³/h, konieczne jest zastosowanie tłumików o dużym przekroju z odpowiednim wypełnieniem pochłaniającym, odpornym na zawilgocenie i zabrudzenia.
